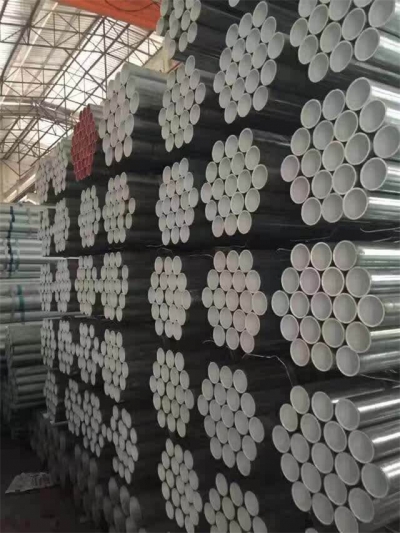

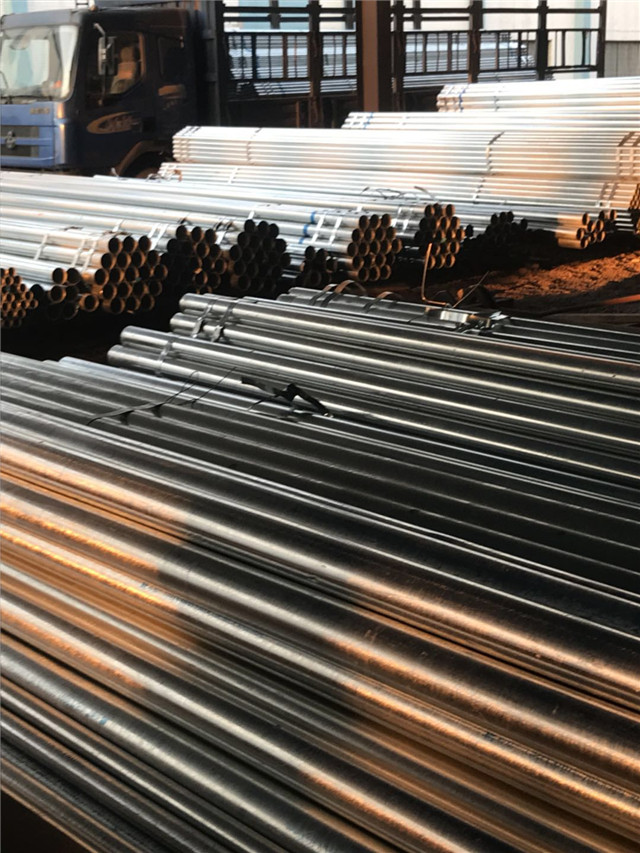

焊管,鍍鋅管,工程用鍍鋅鋼管,消防專用鍍鋅鋼管
規格齊全，現貨充足，歡迎咨詢
公稱壁厚mm 2.0 2.5 2.8 3.2 3.5 3.8 4.0 4.5
系數c 1.064 1.051 1.045 1.040 1.036 1.034 1.032 1.028
鋼的牌號：Q215A；Q215B；Q235A；Q235B
試驗壓力值/Mpa：D10.2-168.3mm為3Mpa；D177.8-323.9mm為5Mpa。
鍍鋅管理論重量表及公式
鍍鋅管理論重量公式：（直徑—壁厚）x壁厚x0.02466*1.0599=每米重量（公斤/米）
規格 | 壁厚 | 規格 | 壁厚 | 規格 | 壁厚 | 規格 | 壁厚 |
DN15 | 1.8 | DN40 | 1.8 | DN80 | 2.2 | DN150 | 2.5 |
2.0 | 2.0 | 2.5 | 2.75 | ||||
2.2 | 2.2 | 2.75 | 3.0 | ||||
2.5 | 2.5 | 3.0 | 3.25 | ||||
2.75 | 2.75 | 3.25 | 3.5 | ||||
DN20 | 1.8 | 3.0 | 3.5 | 3.75 | |||
2.0 | 3.25 | 3.74 | 4.0 | ||||
2.2 | 3.5 | 4.0 | 4.25 | ||||
2.5 | DN50 | 1.8 | DN100 | 2.0 | DN200 | 2.75 | |
2.75 | 2.0 | 2.2 | 3.0 | ||||
DN25 | 1.8 | 2.2 | 2.5 | 3.25 | |||
2.0 | 2.5 | 2.75 | 3.5 | ||||
2.2 | 2.75 | 3.0 | 3.75 | ||||
2.5 | 3.0 | 3.25 | 4.0 | ||||
2.75 | 3.25 | 3.5 | 4.25 | ||||
3.0 | 3.5 | 3.75 | 4.5 | ||||
3.25 | DN65 | 2.2 | 4.0 | 4.75 | |||
DN32 | 1.8 | 2.5 | 4.25 | 5.0 | |||
2.0 | 2.75 | DN125 | 2.5 | DN200 | 5.5 | ||
2.2 | 3.0 | 2.75 | DN200 | 5.75 | |||
2.5 | 3.25 | 3.0 | DN200 | 6.0 | |||
2.75 | 3.5 | 3.25 | |||||
3.0 | 3.75 | 3.5 | |||||
3.25 | 3.75 | ||||||
4.0 |

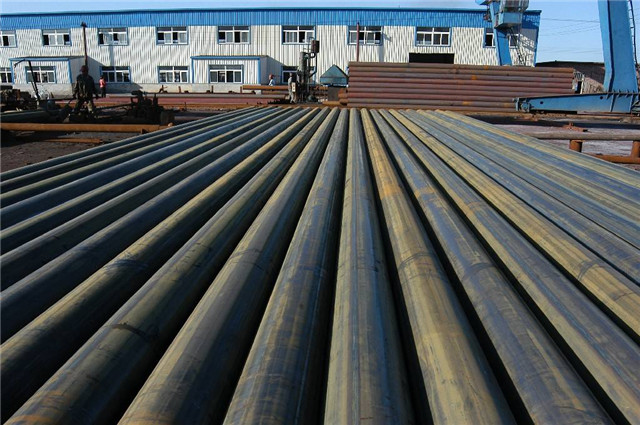

焊接鋼管也稱焊管，是用鋼板或帶鋼經過卷曲成型后焊接制成的鋼管，一般定尺6米。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備投資少，但一般強度低于無縫鋼管。
焊管常用材質為：Q235A，Q235C
Q235B、16Mn、20#、Q345、L245、L290、X42、X46、X60、X80、0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
焊接鋼管采用的坯料是鋼板或帶鋼，因其焊接工藝不同而分為爐焊管、電焊（電阻焊）管和自動電弧焊管。因其焊接形式的不同分為直縫焊管和螺旋焊管兩種。因其端部形狀又分為圓形焊管和異型（方、扁等）焊管。焊管因其材質和用途不同而分為如下若干品種：
GB/T3091-2008（低壓流體輸送用焊接鋼管）。主要用于輸送水、煤氣、空氣、油和取暖熱水或蒸汽等一般較低壓力流體和其它用途管。其代表材質為：Q235A級鋼。
GB/T14291-2006（礦用流體輸送焊接鋼管）。主要用于礦山壓風、排水、軸放瓦斯用直縫焊接鋼管。其代表材質Q235A、B級鋼。
GB/T12770-2002（機械結構用不銹鋼焊接鋼管）。主要用于機械、汽車、自行車、家具、賓館和飯店裝飾及其他機械部件與結構件。其代表材質0Cr13、1Cr17、00Cr19Ni11、1Cr18Ni9、0Cr18Ni11Nb等。
GB/T12771-1991（流體輸送用不銹鋼焊接鋼管）。主要用于輸送低壓腐蝕性介質。代表材質為0Cr13、0Cr19Ni9、00Cr19Ni11、00Cr17、0Cr18Ni11Nb、0017Cr17Ni14Mo2等。
另有，裝飾用焊接不銹鋼管（GB/T 18705-2002），建筑裝飾用不銹鋼焊接管材（JG/T 3030-1995），以及換熱器用焊接鋼管（YB4103-2000）。
直縫焊管生產工藝簡單，生產效率高，成本低，發展較快。螺旋焊管的強度一般比直縫焊管高，能用
較窄的坯料生產管徑較大的焊管，還可以用同樣寬度的坯料生產管徑不同的焊管。但是與相同長度的直縫管相比，焊縫長度增加30~100%，而且生產速度較低。
直徑大或較厚的焊管，一般用鋼坯料直接做成，而小焊管薄壁焊管只需要通過鋼帶直接焊接就可以了。然后經過簡單拋光，拉絲就可以了
補充：焊管是用帶鋼焊接的，所以在原來它的地位沒無縫管高。
焊管工藝流程
原材料開卷——平整——端部剪切及焊接——活套——成形——焊接——內外焊珠去除——預校正——感應熱處理——定徑及校直——渦流檢測——切斷——水壓檢查——酸洗——最終檢查(嚴格把關)——包裝——出貨。
公稱尺寸 國標厚度mm
規格 | 外徑 | 國標壁厚 | 焊管理論重量表 | ||
4分 | 15 | 1/2寸 | 21.25 | 2.75 | 1.26 |
6分 | 20 | 3/4寸 | 26.75 | 2.75 | 1.63 |
1寸 | 25 | 1寸 | 33.3 | 3.25 | 2.42 |
1.2寸 | 32 | 11/4寸 | 42.25 | 3.25 | 3.13 |
1.5寸 | 40 | 11/2寸 | 48 | 3.5 | 3.84 |
2寸 | 50 | 2寸 | 60 | 3.5 | 4.88 |
2.5寸 | 70 | 21/2寸 | 75.5 | 3.75 | 6.64 |
3寸 | 80 | 3寸 | 88.5 | 4.0 | 8.34 |
4寸 | 100 | 4寸 | 114 | 4.0 | 10.85 |
5寸 | 125 | 5寸 | 140 | 4.5 | 15.04 |
6寸 | 150 | 6寸 | 165 | 4.5 | 17.81 |
8寸 | 200 | 8寸 | 219 | 6 | 31.52 |
規格 | 壁厚 | 米重 | 國標水壓值 | 部標水壓值 | 規格 | 壁厚 | 米重 | 國標水壓值 | 部標水壓值 |
219 | 6 | 32.02 | 9.7 | 7.7 | 720 | 6 | 106.15 | 3 | 2.3 |
7 | 37.1 | 11.3 | 9 | 7 | 123.59 | 3.5 | 2.7 | ||
8 | 42.13 | 12.9 | 10.3 | 8 | 140.97 | 4 | 3.1 | ||
273 | 6 | 40.01 | 7.7 | 6.2 | 9 | 158.31 | 4.5 | 3.5 | |
7 | 46.42 | 9 | 7.2 | 10 | 175.6 | 5 | 3.9 | ||
8 | 52.78 | 10.3 | 8.3 | 12 | 210.02 | 6 | 4.7 | ||
325 | 6 | 47.7 | 6.5 | 5.2 | 820 | 7 | 140.85 | 3.1 | 2.4 |
7 | 55.4 | 7.6 | 6.1 | 8 | 160.7 | 3.5 | 2.7 | ||
8 | 63.04 | 8.7 | 6.9 | 9 | 180.5 | 4 | 3.1 | ||
377 | 6 | 55.4 | 5.7 | 4.5 | 10 | 200.26 | 4.4 | 3.4 | |
7 | 64.37 | 6.7 | 5.2 | 11 | 219.96 | 4.8 | 3.8 | ||
8 | 73.3 | 7.6 | 6 | 12 | 239.62 | 5.3 | 4.1 | ||
9 | 82.18 | 8.6 | 6.8 | 920 | 8 | 180.43 | 3.1 | 2.5 | |
10 | 91.01 | - | 7.5 | 9 | 202.7 | 3.5 | 2.8 | ||
426 | 6 | 62.25 | 5.1 | 4 | 10 | 224.92 | 3.9 | 3.1 | |
7 | 72.83 | 5.9 | 4.6 | 11 | 247.22 | 4.3 | 3.4 | ||
8 | 82.97 | 6.8 | 5.3 | 12 | 269.21 | 4.7 | 3.7 | ||
9 | 93.05 | 7.6 | 6 | 1020 | 8 | 200.16 | 2.8 | 2.2 | |
10 | 103.09 | 8.5 | 6.7 | 9 | 224.89 | 3.2 | 2.5 | ||
478 | 6 | 70.34 | 4.5 | 3.5 | 10 | 249.58 | 3.5 | 2.8 | |
7 | 81.81 | 5.3 | 4.1 | 11 | 274.22 | 3.9 | 3 | ||
8 | 93.23 | 6 | 4.7 | 12 | 298.81 | 4.2 | 3.3 | ||
9 | 104.6 | 6.8 | 5.3 | 1220 | 8 | 239.62 | - | 1.8 | |
10 | 115.92 | 7.5 | 5.9 | 10 | 298.9 | 3 | 2.3 | ||
529 | 6 | 77.89 | 4.1 | 3.2 | 11 | 328.47 | 3.2 | 2.5 | |
7 | 90.61 | 4.8 | 3.7 | 12 | 357.99 | 3.5 | 2.8 | ||
8 | 103.29 | 5.4 | 4.3 | 13 | 387.46 | 3.8 | 3 | ||
9 | 115.92 | 6.1 | 4.8 | 1420 | 10 | 348.23 | 2.8 | 2 | |
10 | 128.49 | 6.8 | 5.3 | 14 | 417.18 | 3.2 | 2.4 | ||
630 | 6 | 92.83 | 3.4 | 2.6 | 1620 | 12 | 476.37 | 2.9 | 2.1 |
7 | 108.05 | 4 | 3.1 | 14 | 554.99 | 3.2 | 2.4 | ||
8 | 123.22 | 4.6 | 3.6 | 1820 | 14 | 627.04 | 3.3 | 2.2 | |
9 | 138.33 | 5.1 | 4 | 2020 | 14 | 693.09 | - | 2 | |
10 | 153.4 | 5.7 | 4.5 | 2220 | 14 | 762.15 | - | 1.8 |
注：表中國標指GB/T9711.1-1997標準，部標指SY/T5037-2000標準。
每米的重量(kg): W=(d-t) * t * 0.02466
注：d（外徑）、t（壁厚）
